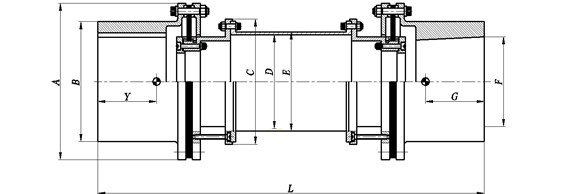

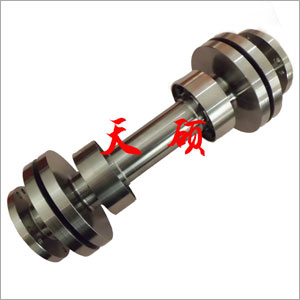

產品描述：它具有強度高,重量輕,功率密度大,補償不對中能力強,對機組的附加作用力小等優點,特別適合于對聯軸器重量和懸掛彎矩比較敏感的高速大功率透平壓縮機組.
15231779603
|
型號 |
公稱扭矩 (kNm) |
峰值扭矩 (kNm) |
*大許用轉速 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
L 標準值(mm) |
|
TAHP150 |
3.5 |
7.5 |
32000 |
150 |
115 |
100 |
62 |
68 |
50 |
580 |
|
TAHP180 |
7.3 |
12.3 |
25000 |
180 |
140 |
125 |
74 |
82 |
63 |
610 |
|
TAHP230 |
18 |
28.3 |
20000 |
230 |
185 |
145 |
87 |
101 |
89 |
670 |
|
TAHP280 |
34.5 |
51.8 |
18000 |
280 |
215 |
190 |
127 |
139 |
101 |
700 |
|
TAHP330 |
56.5 |
89.6 |
15000 |
330 |
270 |
210 |
138 |
155 |
127 |
765 |
|
TAHP380 |
89.6 |
135.8 |
12000 |
380 |
307 |
235 |
158 |
176 |
139 |
765 |
|
TAHP430 |
125.3 |
211.7 |
10000 |
430 |
355 |
285 |
179 |
198 |
152 |
825 |
|
TAHP560 |
385 |
875.9 |
6000 |
560 |
480 |
360 |
236 |
268 |
228 |
1050 |
|
型號 |
擰緊力矩(Nm) |
總質量 (Kg) |
扭轉剛度KT |
轉動慣量 (Kgm^2) |
中間節每米長 |
角向不對中 |
軸向不對中 |
||||
|
質量 (Kg) |
扭轉剛度 ΔKT(Nm /radxE+06) |
轉動慣量 (Kgm^2) |
*大 θmax (deg) |
角向剛度Kθ (Nm/radxE+03) |
*大(mm) |
軸向力 （N） |
|||||
|
TAHP150 |
15 |
14.34 |
0.09 |
0.009 |
5.3 |
55.89 |
0.0058 |
0.25o |
0.65 |
1.5 |
491.1 |
|
TAHP180 |
30 |
21.8 |
0.209 |
0.021 |
7.2 |
121.76 |
0.0115 |
0.25o |
1.37 |
2.5 |
785.64 |
|
TAHP230 |
45 |
51.5 |
0.64 |
0.048 |
16.07 |
383.22 |
0.0356 |
0.25o |
3.39 |
3 |
1498.2 |
|
TAHP280 |
120 |
81.5 |
1.43 |
0.125 |
21.5 |
957.97 |
0.0921 |
0.25o |
7.86 |
3.5 |
2514.3 |
|
TAHP330 |
120 |
134.2 |
2.65 |
0.28 |
32.2 |
1773.38 |
0.1718 |
0.25o |
14.88 |
4 |
3616.5 |
|
TAHP380 |
160 |
176.1 |
3.93 |
053 |
35.6 |
2623.83 |
0.2516 |
0.25o |
18.25 |
4 |
4177.7 |
|
TAHP430 |
160 |
245.5 |
5.92 |
0.93 |
45.6 |
4175.75 |
0.3909 |
0.25o |
28.13 |
4 |
7258.9 |
|
TAHP560 |
220 |
670.7 |
19.17 |
4.67 |
98.1 |
5653.5 |
1.568 |
0.25o |
75.11 |
4 |
11834 |
◆聯軸器長度L是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；
