Z9型脹緊聯結套
性能特點
Z9型脹套適用于軸與軸上零件的聯結，常用于帶式輸送機驅動滾筒軸與筒體的聯結。
標記示例
內徑d=20mm，外徑D=55mm的Z6型脹緊聯結套：
脹套Z9-20×55 JB/T7934-1999

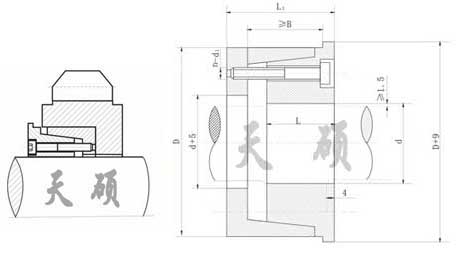

Z9型脹緊聯結套的基本尺寸和參數
注：Z9型脹緊聯結套螺釘的機械性能等級為12.9級
基本尺寸
內六角螺栓
額定負荷
脹套與軸結合面上的壓力 Pf N/mm^2
螺栓擰緊力矩 MA N.m
重量 kg
d
D
L
L1
e
B
d1
n
軸向力Ft kN
扭矩 Mt kN.m
mm
100
145
54
75
5
65
M12X60
8
192
9.60
102
145
4.7
110
155
197
10.50
93
5.1
120
165
9
216
13.00
96
5.5
130
180
63
84
6
72
M12X70
12
287
17.80
100
7.5
140
190
20.20
94
7.9
150
200
12
21.60
88
8.4
160
210
15
360
28.80
101
8.9
170
225
16
383
32.60
101
10.5
180
235
18
431
38.80
108
11.0
190
250
69
94
81
M14X75
15
493
46.80
1O6
230
14.3
200
260
16
526
52.8
100
15.0
220
285
M16X75
14
640
70
119
355
17.8
240
305
86
112
7
98
M16X90
16
731
88
96
23.2
260
325
18
822
107
103
24.8
280
355
94
120
8
106
M16X100
20
910
128
96
33
300
375
22
1000
151
99
36
320
405
109
142
125
M20X120
18
1280
206
101
690
52
340
425
20
1420
242
106
54
360
455
120
159
140
M22X130
1770
319
113
930
72
380
475
337
109
75
400
495
355
101
78
420
515
22
1980
410
107
82
